Sinus Cosinus Potentiometer SCX22

Sinus-Cosinus-Potentiometer für präzise Bewegungssteuerung und mathematische Anwendungen

Das SCX22 ist ein hochpräzises Leitplastik-Potentiometer, das speziell für Anwendungen entwickelt wurde, bei denen präzise Winkelmessungen, Koordinatentransformationen und Vektorberechnungen erforderlich sind. Seine sinus- und cosinusförmigen Ausgangssignale ermöglichen die Berechnung genauer Winkelpositionen und die Übertragung von Bewegungen in x-y-Koordinatensysteme.

Die Kombination aus einer Lebensdauer von über 50 Millionen Umdrehungen, einem 360° elektrischen Drehwinkel, und der robusten Metallgehäusekonstruktion macht das SCX22 ideal für Steuerungen in anspruchsvollen Umgebungen. Für Anwendungen mit kontinuierlichen Drehungen können zusätzliche Zähler eingesetzt werden, um mehrere Umdrehungen präzise zu erfassen. Die optionale Ölfüllung bietet zusätzlichen Schutz für raue Einsatzbedingungen.

Merkmale auf einen Blick

• 360° elektrischer Drehwinkel: Präzise Winkelmessung pro voller Umdrehung, nach 360° erneute präzise Messung über 360°
• Sinus- und Cosinus-Ausgangssignale: Präzise trigonometrische Berechnungen und Umsetzungen in Koordinatensysteme

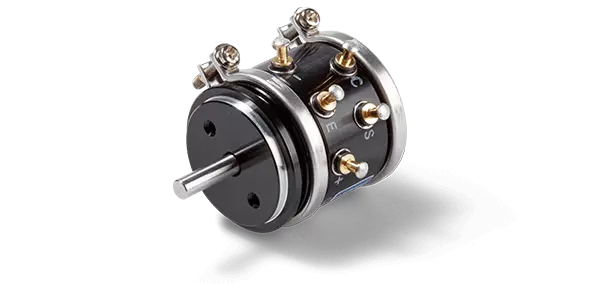

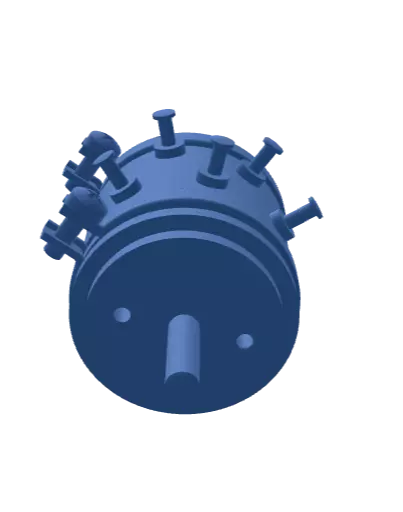

• Robustes Metallgehäuse: Ø22 mm mit radialen vergoldeten Anschlüssen
• Lange Lebensdauer: Über 50 Millionen Umdrehungen
• Hochpräzise Linearität: ±2% (Option: ±1%)
• Optionale Ölfüllung: Schutz vor extremen Umgebungsbedingungen

Typische Anwendungen

• Werkzeugfertigung: Exakte Positionierung von Maschinenkomponenten und Drehköpfen
• Maschinenbau: Steuerung von Bewegungen in Fertigungsanlagen
• Messtechnik: Umsetzung von Bewegungen in Koordinatensysteme für präzise Analyse und Steuerung

Optionen

• Tandem-Version: Für redundante Signalausgabe, bis zu 3 Gänge
• Rückseitige Welle: Für mechanische Anschlüsse an synchron laufende Mechaniken
• Widerstandswerte: 0,5 kOhm bis 50 kOhm
• Linearität: ±2% (Option: ±1%)
• Widerstandstoleranz: ±15% (Option: ±10%)
• Schraubendreherschlitz: Für manuelle Justierung
• Ölfüllung: Für Schutz in extrem rauen Umgebungen

Anpassungen nach Kundenwunsch:
Neben den vielen verfügbaren Optionen bieten wir zusätzliche Anpassungsmöglichkeiten, um das Produkt ideal auf Ihre spezifischen Anforderungen abzustimmen.

Kontakt:
Für eine persönliche Beratung steht Ihnen unser Vertrieb gerne zur Verfügung. Sprechen Sie mit uns über Ihre Anforderungen – wir finden die passende Lösung für Ihre Anwendung.
