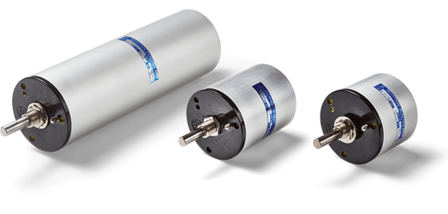

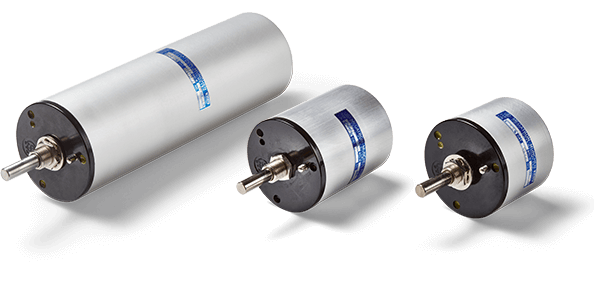

Multiturn-Drahtpotentiometer Serie 46

Präzisionspotentiometer für Hochstromanwendungen

Die Serie 46 ist speziell für Anwendungen konzipiert, die hohe Ströme und eine hohe Belastbarkeit erfordern. Mit einer Nennbelastbarkeit von bis zu 10 W (bei der 20-Turn-Version) und der Möglichkeit, bis zu 30 Umdrehungen (bis zu 10800°, auf Anfrage) zu messen, eignet sich dieses Potentiometer ideal für industrielle Steuerungen, leistungsstarke Maschinen und andere Hochstromanwendungen.

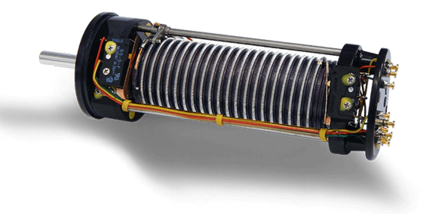

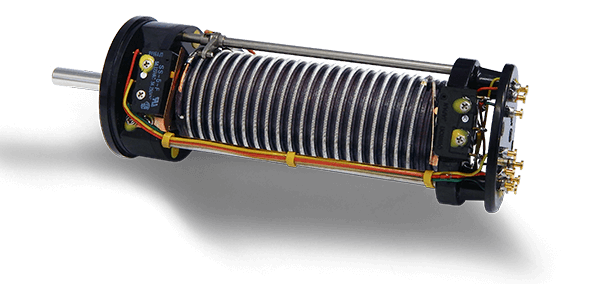

Eine weitere Option bietet die Single-Wire-Ausführung, die auf Anfrage für Widerstandswerte von 0,5 bis 20 Ohm erhältlich ist. Durch die kontinuierliche Drahtbahn ermöglicht diese Variante ein nahezu unendliches Signal ohne diskrete Stufen oder Sprünge. Dies erlaubt extrem feine Positionsmessungen und ist besonders für Anwendungen geeignet, die höchste Präzision erfordern, wie z. B. in der Messtechnik oder Feinmechanik .

Endschalter (Option) können so konfiguriert werden, dass sie Drehbewegungen entweder außerhalb oder innerhalb des elektrisch wirksamen Drehwinkels begrenzen:

• Circumscription (Standard): Endschalter werden außerhalb des elektrisch wirksamen Drehwinkels (360° × n) aktiviert.
• Inscription Type (Option): Endschalter werden innerhalb des elektrisch wirksamen Drehwinkels (360° × n) aktiviert, um Signalplateaus präzise zu begrenzen.

Begrenzungen sind in verschiedenen Varianten verfügbar:

• E1: Begrenzung in der CCW-Richtung.
• E2: Begrenzung in der CW-Richtung.
• EE: Begrenzung in beiden Richtungen.

Dank der robusten Konstruktion mit einem 46-mm-Aluminium-/Kunststoffgehäuse und einer Lebensdauer von 2 Millionen Umdrehungen (20 Turn) bietet die Serie 46 zuverlässige Leistung selbst unter anspruchsvollen Bedingungen. Die optionale Wellenabdichtung erweitert die Einsatzmöglichkeiten in rauen Umgebungen.

Merkmale auf einen Blick

• Multiturn-Funktion: Verfügbar in 3, 5, 10, 15 und 20 Turns (Option: Bis zu 25 und 30 Turns auf Anfrage, bis 10800°)
• Hohe Belastbarkeit: Bis zu 10 W bei 70 °C (bei 20-Turn-Version)
• Robustes Design: Ø46 mm Gehäuse mit axialen Anschlüssen
• Optionale Wellenabdichtung: IP65 für raue Umgebungen
• Präzision: Linearität von ±0,3 % (Option: ±0,2 % oder ±0,1 %)
• Lange Lebensdauer: Bis zu 2 Millionen Umdrehungen
• Single-Wire-Ausführung: Nahezu unendliche Auflösung, verfügbar für 0,5 bis 20 Ohm

Typische Anwendungen

• Industrielle Steuerungen: Leistungsregelungen in Hochstromsystemen
• Maschinenbau: Präzisionsregelung in leistungsstarken Maschinen
• Energieerzeugung: Steuerung und Überwachung in Hochleistungsanwendungen

Optionen

• 30 Turns: Auf Anfrage für Anwendungen mit erweiterten Drehwinkeln
• Tandem-Version: Für redundante Signalausgabe
• Endschalter: Konfigurierbar für Bewegungen innerhalb oder außerhalb des elektrisch wirksamen Bereichs
• Rückseitige Welle: Zusätzliche mechanische Anschlussmöglichkeiten
• Schraubendreherschlitz: Für manuelle Justierung
• Widerstandswerte: 10 Ohm bis 500 kOhm
• Linearität: ±0,3 % (Option: ±0,2 % oder ±0,1 %)
• Widerstandstoleranz: ±5 % (Option: ±1 %)
• Wellenanpassungen: Verschiedene Geometrien und Längen verfügbar
• Wellenabdichtung: Optionale IP65-Abdichtung für Schutz vor Staub und Feuchtigkeit

Anpassungen nach Kundenwunsch:
Neben den vielen verfügbaren Optionen bieten wir zusätzliche Anpassungsmöglichkeiten, um das Produkt ideal auf Ihre spezifischen Anforderungen abzustimmen.

Kontakt:
Für eine persönliche Beratung steht Ihnen unser Vertrieb gerne zur Verfügung. Sprechen Sie mit uns über Ihre Anforderungen – wir finden die passende Lösung für Ihre Anwendung.
