Linearpotentiometer CFL

Zuverlässige Wegmessung mit flacher Sensorgeometrie

Die Linearpotentiometer der Serie CFL sind in fünf Varianten mit Messlängen von 100 mm bis 500 mm erhältlich und decken damit ein breites Anwendungsspektrum ab. Das Leitplastik-Widerstandselement gewährleistet ein stabiles Ausgangssignal über die gesamte Lebensdauer von 20 Millionen Bewegungen. Der Aufbau mit Aluminiumprofil ermöglicht eine geringe Bauhöhe – damit ist die CFL-Serie besonders dort geeignet, wo konstruktive Vorgaben eine flache Sensorlösung erfordern. Trotz der offenen Schienenkonstruktion erreicht der Sensor Schutzart IP40 und bietet damit einen Mindestschutz gegen Partikel größer als 1 mm. Es wird grundsätzlich empfohlen, die Sensorachse so zu montieren, dass die offene Schiene nach unten zeigt.

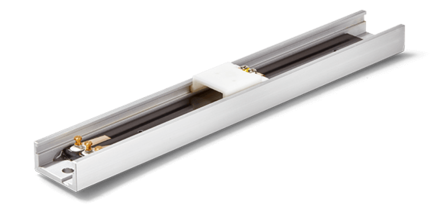

Offene Schiene mit Mitnehmerschlitten
Die mechanische Ankopplung erfolgt über einen geführten Mitnehmerschlitten, der eine direkte mechanische Ankopplung zur Erfassung der Position ermöglicht. Die Betätigungskraft beträgt weniger als 0,2 N und eignet sich besonders für Applikationen, in denen nur geringe Betätigungskräfte zur Verfügung stehen oder gewünscht sind.

Optionen:

• Elektrisch wirksamer Messweg: 100 mm, 200 mm, 300 mm, 400 mm oder 500 mm
• Widerstandswerte: 2, 5, 10, 20, 50 oder 100 kOhm (abhängig von Länge)
• Widerstandstoleranz: ±10 % (Standard: ±20 %)
• Unabhängige Linearität: ±0,1 % (Standard: ±0,5 %)
• Anschlusslitzen und Kabel mit/ohne Stecker auf Anfrage
