Optischer Inkrementalgeber MOZ40

Präziser Drehgeber für industrielle Anwendungen

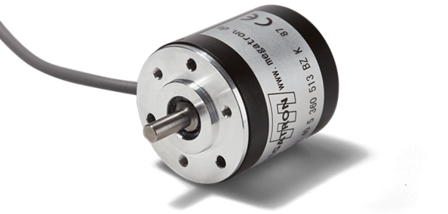

Die MOZ40-Serie ist ein hochwertiger optischer Inkrementalgeber, der mit seinem robusten 39-mm-Metallgehäuse und einer mechanisch stabilen Kugellagerung für eine lange Lebensdauer ausgelegt ist. Dank der vielfältigen elektrischen Ausgangsoptionen ist er flexibel einsetzbar und eignet sich für eine Vielzahl industrieller Anwendungen.

Der MOZ40 schließt die Lücke zwischen Drehgebern für einfache Anforderungen und Heavy-Duty-Drehgebern und bietet eine optimale Kombination aus Zuverlässigkeit, hoher Auflösung und robuster Konstruktion.

Mit einer Auflösung von bis zu 3600 Imp./U ermöglicht der MOZ40 eine präzise Positionsbestimmung. Die Grenzfrequenz von bis zu 200 kHz sorgt für eine zuverlässige Signalverarbeitung, abhängig vom gewählten Ausgangstyp.

Die Signalübertragung erfolgt über folgende Ausgangsoptionen:

• Open Collector (K, HK - NPN):
  • K: Standard-Open-Collector-Ausgang (zieht Signal auf Low, benötigt Pull-Up-Widerstand für High).
  • HK: Invertierte Open-Collector-Version (Signalverhalten umgekehrt zu K).
• PNP-Ausgang: Funktioniert entgegengesetzt zum NPN-Open-Collector – schaltet das Signal aktiv auf High (VCC) und benötigt einen Pull-Down-Widerstand für Low.
• Spannungsausgang (NPN): Direkte Anbindung an analoge Schaltungen, arbeitet mit festen Spannungspegeln.
• Push-Pull: Aktive High- und Low-Signale für schnelle Signalwechsel und direkte Steuerungseingänge.
• Line Driver: Differenzielle Signalübertragung für störsichere Datenübertragung über längere Kabelstrecken.

Der axiale Anschluss über ein 0,5 m Rundkabel ermöglicht eine einfache Integration. Optional sind längere Kabelvarianten bis 3 m oder kundenspezifische Längen verfügbar.

Die maximale Drehzahl beträgt bis zu 5000 U/min, wobei die nutzbare Impulszahl durch die Grenzfrequenz von 200 kHz begrenzt ist.

Optionen

• Impulszahlen: 20, 30, 32, 40, 50, 60, 100, 125, 200, 250, 256, 300, 360, 400, 500, 512, 600, 800, 900, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3600 Imp./U
• Wellendurchmesser: 5 mm, 6 mm, 6,35 mm oder 8 mm
• Ausgangselektronik: Open Collector (K, HK - NPN), PNP, Push-Pull, Spannungsausgang (NPN), Line Driver
• Betriebsspannung: 5 V, 12 V oder 24 VDC
• Elektrischer Anschluss: 0,5 m Rundkabel (optional 1 m, 3 m oder kundenspezifische Länge)
