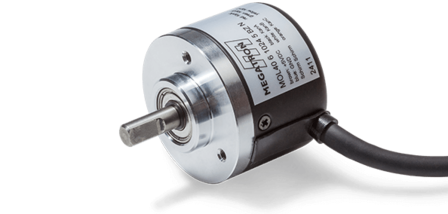

Optischer Inkrementalgeber MOL40

Langlebiger optischer Drehgeber für industrielle Anwendungen

Die MOL40-Serie ist ein robuster optischer Inkrementalgeber, der mit einem 40-mm-Gehäuse aus Metall und einer mechanisch stabilen Kugellagerung für eine lange Lebensdauer ausgelegt ist. Dank der hohen Auflösung von bis zu 5000 Imp./U eignet er sich ideal für präzise Positionsmessungen. Die hohe Grenzfrequenz von bis zu 300 kHz erlaubt eine zuverlässige Signalverarbeitung, auch bei höheren Drehzahlen.

Die Signalübertragung erfolgt über verschiedene Ausgangsoptionen:

• Push-Pull (Totem-Pole) oder Open Collector: Flexible Integration in Steuerungssysteme
• Spannungsausgang: Direkte Anbindung an analoge Schaltungen
• Line Driver: Differenzielle Signalübertragung für störsichere Datenübertragung über längere Kabelstrecken

Dank des radialen 2-m-Anschlusskabels mit optionalem Steckeranschluss ist der MHL40 einfach in bestehende Systeme integrierbar. Die maximale Drehzahl beträgt bis zu 5000 U/min, wobei die nutzbare Impulszahl durch die Grenzfrequenz von 300 kHz begrenzt ist.

Optionen:

• Impulszahlen: 10, 50, 100, 256, 360, 500, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3000, 3600, 5000 Imp./U
• Wellendurchmesser: 6 mm, 8 mm
• Ausgangselektronik: Push-Pull, Open Collector, Spannungsausgang oder Line Driver
• Betriebsspannung: 5 VDC oder 12–24 VDC
• Elektrischer Anschluss: 2-m-Kabel oder 250-mm-Kabel mit Stecker
