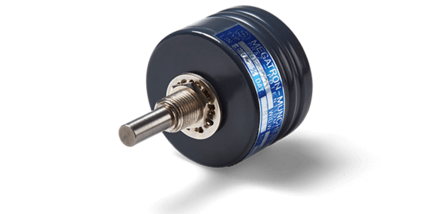

Ölgefülltes Potentiometer OF5001

Für Anwendungen mit moderaten Verstellungen und Schaltungen mit höherer Leistungsaufnahme

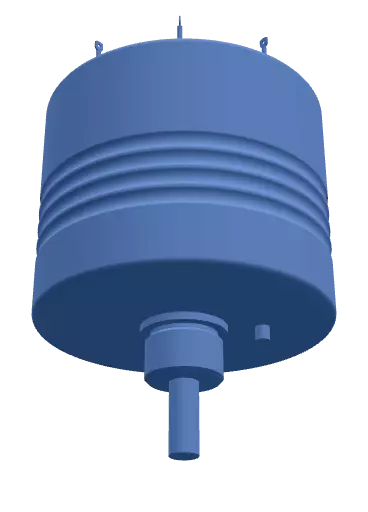

Das ölgefüllte Singleturn-Drahtpotentiometer der Serie OF5001 ist die ideale Lösung für Anwendungen, bei denen moderate manuelle Verstellungen und eine höhere Leistungsaufnahme erforderlich sind. Mit seinem 62-mm-Metallgehäuse bietet es Robustheit und Zuverlässigkeit in anspruchsvollen Industrieumgebungen. Der mechanische Endstopp schützt vor Überdrehung und sorgt für präzise Bewegungen innerhalb des elektrisch wirksamen Drehwinkels von 280°. Die Ölfüllung schützt vor Feuchtigkeit, Staub und chemischen Einflüssen, während die Belastbarkeit von bis zu 5 Watt den Einsatz in belasteten Schaltungen ermöglicht.

Detaillierte Merkmale

• Lebensdauer: 0,2 Millionen Umdrehungen – auf Anfrage 2 Millionen.
• Linearität: ±0,5 % unabhängige Linearität – präzise für Justieraufgaben.
• Elektrisch wirksamer Drehwinkel: 280° ±5° (mechanisch begrenzt).
• Belastbarkeit: Bis zu 5 Watt – geeignet für Anwendungen mit höherer Leistungsaufnahme.
• Widerstandsbereich: Varianten von 100 Ohm bis 50 kOhm.
• Schutzart: IP65 – schützt vor Staub und Feuchtigkeit.
• Betriebstemperaturbereich: -30 °C bis +60 °C.
• Gehäusematerial: Robustes Metallgehäuse für anspruchsvolle Anwendungen.

Typische Anwendungen

• Manuelle Justierung von Signalbelasteten Ventilen.
• Einstellen von Klappen in Luft- und Filtersystemen.
• Gelegentliche Kalibrierung in industriellen Steuerkreisen mit moderater Leistungsaufnahme.

Optionen

• Rückseitige Welle: Für den mechanischen Anschluss an synchron laufende Mechaniken auf der Rückseite des Potentiometers.
• Widerstandstoleranzen: Standard ±5 %; auf Anfrage ±3 % oder ±1 %.
• Unabhängige Linearität: Standard ±0,5 %; auf Anfrage ±0,25 %.
• Tandem-Version: Für Anwendungen, die redundante Signale erfordern.
• Mittenanzapfung: Ermöglicht Spannungs- oder Stromabgriff an einem definierten Punkt der Widerstandsbahn und erweitert die Funktionalität, z. B. als Spannungsteiler.
• Ohne mechanischen Endanschlag: Optional erhältlich für Anwendungen, die einen vollen Drehbereich erfordern.
• Anpassbare Wellengeometrie: Sonderformen der Achse auf Anfrage.
• Zentrierbund: Auf Anfrage verfügbar für spezifische Montageanforderungen.
• Erhöhte Lebensdauer: Auf Anfrage 2 Millionen Umdrehungen.

Anpassungen nach Kundenwunsch:
Neben den vielen verfügbaren Optionen bieten wir Ihnen zusätzliche Anpassungsmöglichkeiten an, um das Produkt ideal auf Ihre spezifischen Anforderungen abzustimmen.

Kontakt:
Für eine persönliche Beratung steht Ihnen unser Vertrieb gerne zur Verfügung. Sprechen Sie mit uns über Ihre Anforderungen – wir finden die passende Lösung für Ihre Anwendung.
