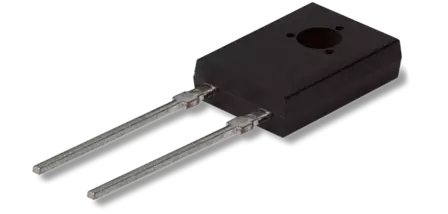

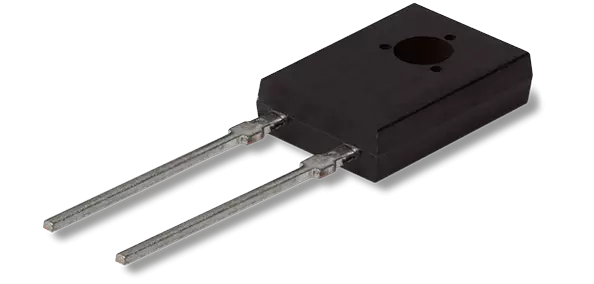

Leistungswiderstand M126 - Metallfilm
20 Watt Leistungswiderstand @25 °C im TO-126 Gehäuse und max. Arbeitsspannung von 500V im kompakten Design
Das Produkt ist nicht mehr verfügbar!
- TO-126 Gehäuse
- Kleine Abmessungen und flache Bauform
- Hohe Leistung bis 20 Watt (auf Kühlkörper)
- Widerstandsbereich 0,01 Ω …51 kΩ
- Widerstandstoleranz ab ±1%
- Temperaturkoeffizient ab ±50ppm/°C
- Induktionsarm (<50nH)
Spezifikationen
| Technologie | Metallfilm |
|---|---|
| Bauform / Bedrahtung | TO-Gehäuse, Radial bedrahtet |
| Belastbarkeit | ≤ 20W @25°C |
| Widerstandsbereich | 0,01Ω..51kΩ |
| Widerstandstoleranz | ±1%..±5% |
| Temperaturkoeffizient | ±50..±250 ppm/°C |
| Max. Arbeitstemperatur | +155 °C |
| Min. Arbeitstemperatur | -55 °C |
Beschreibung
Der Dünnfilm-Leistungswiderstand M126 im TO-126-Gehäuse erreicht ... mehr
Beschreibung
SchließenProduktbeschreibung: Leistungswiderstand M126 - Metallfilm
Der Dünnfilm-Leistungswiderstand M126 im TO-126-Gehäuse erreicht mit einem entsprechend dimensionierten Kühlkörper (nicht im Lieferumfang enthalten) eine Arbeitsleistung von bis zu 20 W bei 25 °C (1 W ohne Kühlkörper). Der Widerstand ist induktionsarm (<50nH) und hat einen Widerstandsbereich von 0,01 Ω ...51 kΩ, mit einer Widerstandstoleranz ab ±1% und einen thermischen Widerstand von 5,9K/W. Aufgrund der kleinen Abmessungen und der flachen Bauform eignet sich der Widerstand für Anwendungen in der Leistungs- und Steuerelektronik, in elektrischen Antrieben, in der Automobiltechnik und in vielen Bereichen der Hochfrequenzelektronik.
