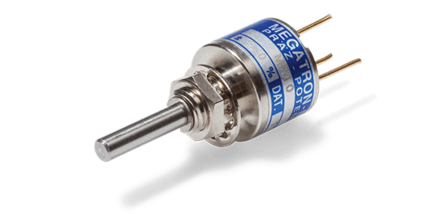

Leitplastik-Potentiometer MP10/11
Miniaturisiertes, robustes Potentiometer mit 13 mm Stahlgehäuse, wahlweise mit oder ohne mechanischen Endanschlag
- Gehäusematerial Stahl
- Lebensdauer über 5 Millionen Umdrehungen
- Linearität ±2% (optional ±1%)
- Elektrischer Drehwinkel 300° ±5°
- Mechanischer Drehwinkel 360° ohne Stopp; 310° mit Stopp
- Temperaturbereich -55 °C bis +105 °C
| Sensor-Technologie | Leitplastik-Potentiometer |
|---|---|
| Elektr. wirksamer Drehwinkel | max. 300° |
| Funktionen / Besonderheiten | Ohne mech. Stopp, Mit mech. Stopp, Metallgehäuse, Opt. rückseitige Welle |
| Auflösung | Nahezu unendlich |
| Ausgangssignal | Analog |
| Elektrische Anschlussart | Axial, Lötkontakte |
| Schutzart | IP40 |
| Montage | Bushing |
| Wellendurchmesser | 3,00 mm |
| Gehäusedurchmesser | 13 mm |
| Gehäusetiefe | min. 10 mm |
Robustes Leitplastik-Potentiometer mit 13-mm-Stahlgehäuse für Anwendungen mit begrenztem Platzangebot
Die Leitplastik-Potentiometer der Serie MP10/11 sind speziell für Anwendungen konzipiert, bei denen begrenzter Platz eine zentrale Rolle spielt. Mit einem robusten Stahlgehäuse und einer Lebensdauer von 5 Millionen Umdrehungen bieten sie eine ideale Kombination aus Stabilität, Kompaktheit und Zuverlässigkeit.
Die Version MP10 verfügt über einen mechanischen Drehwinkel von 360° ohne Endanschlag, während die MP11-Variante mit einem mechanischen Endanschlag bei 310° ausgestattet ist. Letztere eignet sich besonders für manuelle Sollwertvorgaben.
Besonders hervorzuheben ist der außergewöhnliche Temperaturbereich von -55 °C bis +105 °C, der in Kombination mit der robusten und miniaturisierten Bauweise viele Einsatzmöglichkeiten in anspruchsvollen Umgebungen ermöglicht.
Optionen
- Linearität:±2% (optional ±1%)
- Widerstandstoleranz: 500 Ohm bis 100 kOhm
- Wellenanpassungen: Verschiedene Geometrien und Längen
- Mittenanzapfung: Ermöglicht Spannungs- oder Stromabgriff an einem definierten Punkt der Widerstandsbahn, z. B. als Spannungsteiler.
- Rückseitige Welle: Für den mechanischen Anschluss an synchron laufende Mechaniken auf der Rückseite des Potentiometers.
