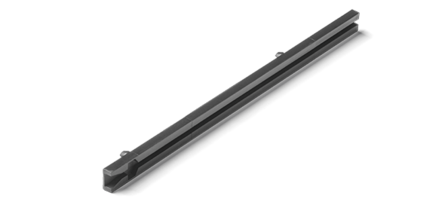

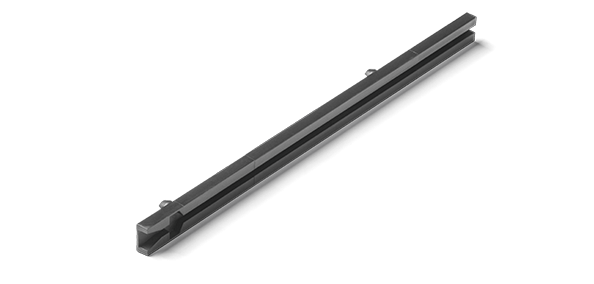

Leiterplattenführung ELBS
Steckbare vertikale Leiterplattenführung in den Längen 50,8 bis 355,9 mm für Leiterplattenstärke max. 2 mm
| 403630 ELB S-063 STANDARD | 403631 ELB S-076 STANDARD | 403632 ELB S-101 STANDARD | 403633 ELB S-127 PRESS-IN LEITERPLATTENFÜHRUNG | 403634 ELB S-152 PRESS-IN LEITERPLATTENFÜHRUNG | 403635 ELB S-190 STANDARD | 403636 ELB S-203 STANDARD | 403637 ELB S-228-3 STANDARD | 403638 ELB S-254-3 STANDARD | 403639 ELB S-279-3 STANDARD | 403640 ELB S-304-3 STANDARD | 403641 ELB S-330-3 STANDARD | 403642 ELB S-355-3 STANDARD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Montageart | stecken | stecken | stecken | stecken | stecken | stecken | stecken | stecken | stecken | stecken | stecken | stecken | stecken |
| Material | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 |
| Farbe | schwarz | schwarz | schwarz | schwarz | schwarz | schwarz | schwarz | schwarz | schwarz | schwarz | schwarz | schwarz | schwarz |
| (A) Gesamtlänge in mm | 63,5 | 76,2 | 101,6 | 127,0 | 152,4 | 190,5 | 203,2 | 228,6 | 254,0 | 279,4 | 304,8 | 330,2 | 355,6 |
| (B) Abstand Befestigungszapfen in mm | 38,5 | 38,5 | 76,6 | 76,6 | 127,4 | 153,2 | 153,2 | 191,3 | 229,4 | 229,4 | 267,9 | 306,0 | 306,0 |
| (C) Abstand Befestigungszapfen in mm | - | - | - | - | - | - | - | 95,7 | 114,7 | 114,7 | 134,0 | 153,0 | 153,0 |
| Tiefe Nut in mm | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,4 | 2,4 | 2,4 |
| Breite Nut in mm | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 |
| für PCB-Stärke | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
| Brandschutzklasse | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 |
