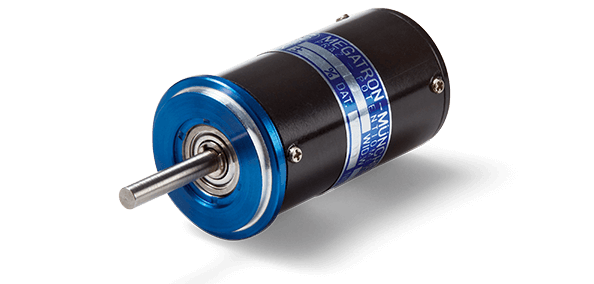

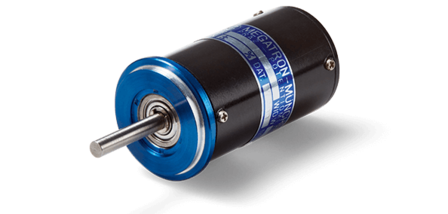

Multiturn-Drahtpotentiometer Serie 21

Langlebiges und präzises Multiturn-Potentiometer

Die Serie 21 kombiniert ein robustes Design mit außergewöhnlich niedrigem Betätigungsdrehmoment, wodurch sie sich ideal für Anwendungen eignet, die ein präzises und langlebiges Multiturn-Potentiometer erfordern. Mit einem Ø20 mm Kunststoffgehäuse und einer Drehbewegung von bis zu 10 Turns bietet sie eine zuverlässige Lösung für Steuerungs- und Regelungsaufgaben.

Dank der Verwendung von zwei Präzisionskugellagern wird eine lange Lebensdauer und hohe Stabilität gewährleistet. Die optionalen Endschalter der Serie 21 werden innerhalb des elektrisch wirksamen Drehwinkels (360° × n) aktiviert. Verfügbare Typen:

• CW+CCW: Endschalter für beide Drehrichtungen
• CW: Endschalter für Uhrzeigersinn
• CCW: Endschalter für Gegenuhrzeigersinn

Merkmale auf einen Blick

• Low-Torque-Sensor: Besonders niedriges Betätigungsdrehmoment
• Präzise Linearität: ±0,25 %
• Lange Lebensdauer: 2 Millionen Umdrehungen (10 Turns)
• Zwei Präzisionskugellager: Für außergewöhnliche Stabilität und längere Lebensdauer
• Vielseitige Einsatzmöglichkeiten: Verfügbar in 3, 5 oder 10 Turns
• Optionale Endschalter: Für zusätzliche Steuerungsaufgaben

Typische Anwendungen

• Industrielle Steuerungen: Positionsmessung und Steuerung in Maschinen mit geringem Drehmomentbedarf
• Medizintechnik: Einsatz in präzisen Steuerungsmechanismen mit moderater Beanspruchung
• Prüfsysteme: Winkelmessungen in Kalibrier- und Testumgebungen
• Labor- und Forschungstechnik: Regelung und Messung in Umgebungen mit definierten Zyklen

Optionen

• 3, 5 oder 10 Turns: Je nach Anwendungsanforderung verfügbar
• Rutschkupplung: Schutz vor mechanischer Überbeanspruchung durch Überdrehung der Endanschläge, auf Anfrage verfügbar
• Endschalter: Optional erhältlich für zusätzliche Steuerungsfunktionen
• Mittenanzapfung: Ermöglicht Spannungs- oder Stromabgriff an einem definierten Punkt der Widerstandsbahn und erweitert die Funktionalität, z. B. als Spannungsteiler
• Vordere Welle: Verschiedene Geometrien und Längen auf Anfrage verfügbar
• Widerstandswerte: 100 Ohm bis 150 kOhm (abhängig von der Variante)
• Widerstandstoleranz: ±3 % (Option: ±1 %)

Anpassungen nach Kundenwunsch:
Neben den verfügbaren Optionen bieten wir zusätzliche Anpassungsmöglichkeiten, um das Produkt ideal auf Ihre spezifischen Anforderungen abzustimmen.

Kontakt:
Für eine persönliche Beratung steht Ihnen unser Vertrieb gerne zur Verfügung. Sprechen Sie mit uns über Ihre Anforderungen – wir finden die passende Lösung für Ihre Anwendung.
