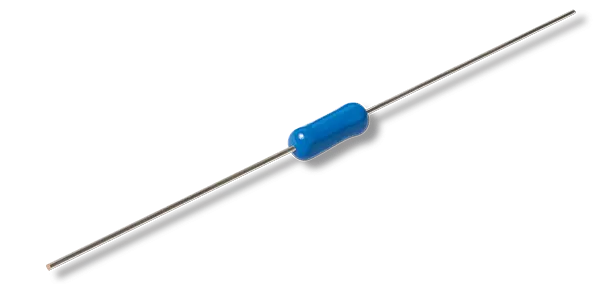

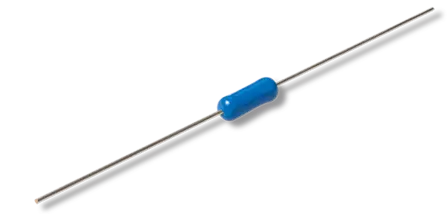

Präzisionswiderstand NC550 - Metallfilm
Metallfilmwiderstand mit sehr breitem Widerstandsbereich von 1 Ω...5 MΩ und Widerstandstoleranz bis ±0,05%
- Widerstandswerte von 1 Ω …5 MΩ
- Widerstandstoleranzen bis zu ±0,05%
- Temperaturkoeffizient ab ±3ppm/°C
- Nennbelastbarkeit 0,6 Watt @40 °C
- Induktionsarme Ausführung (optional)
- Vorbelastet @100 h Nennlast (optional)
Technologie | Metallfilm |
---|---|
Bauform / Bedrahtung | Axial bedrahtet |
Belastbarkeit | ≤ 0,4W @70°C / ≤ 0,6 Watt @40°C |
Widerstandsbereich | 1Ω..5000kΩ |
Widerstandstoleranz | ±0,05%..±0,1% |
Temperaturkoeffizient | ±3..±25 ppm/°C |
Max. Arbeitstemperatur | +125°C |
Min. Arbeitstemperatur | -25°C |
NC550-Präzisionswiderstände werden wegen ihres geringen Eigenrauschens in fast allen Bereichen der Elektronik eingesetzt. Hervorzuheben sind jedoch die Anwendungen in Schalt- und Regelgeräten sowie in Messschaltungen. Diese Metallfilmwiderstände wurden im Laufe der Jahre kontinuierlich weiterentwickelt und gehören zu den am häufigsten verwendeten Messwiderständen. Sie haben einen Widerstandsbereich von 1 Ω ...5 MΩ, einen Temperaturkoeffizienten ab ±3ppm/°C und eine Nennbelastbarkeit bis 0,6 Watt @40 °C. Die Widerstände können optional in einer induktionsarmen Version sowie vorbelastet @ 100 h Nennlast (optional) geliefert werden.
