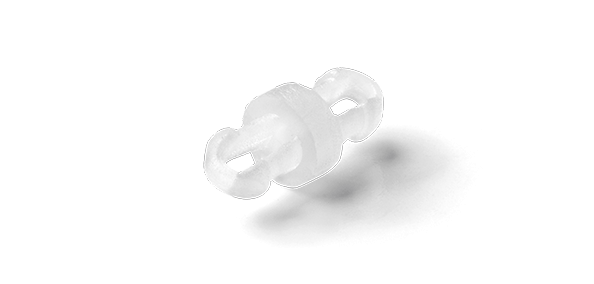

PCB Abstandshalter LPR82
Miniatur-Abstandhalter mit beidseitiger Rastmontage für Abstandslängen von 1,6 bis 15,9 mm. Für Plattendicken bis 1,6 mm.
| 404018 LPR 8231-MINI | 404019 LPR 8232-MINI | 404020 LPR 8233-MINI | 404024 LPR 8237-MINI | 404025 LPR 8238-MINI | 404026 LPR 8239-MINI | 404027 LPR 8240-MINI | 409175 LPR 8235-MINI | 409465 LPR 8234-MINI | 409466 LPR 8236-MINI | |
|---|---|---|---|---|---|---|---|---|---|---|
| Distanzhöhe in mm | 1,6 | 3,2 | 4,8 | 11,1 | 12,7 | 14,3 | 15,9 | 7,9 | 6,4 | 9,5 |
| Montage (A "oben") | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung |
| Montage (B "unten") | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung | Schnappbefestigung |
| Außendurchmesser Körper in mm | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 |
| Material | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 | Nylon 66 |
| Brandschutzklasse | UL 94 V-2 | UL 94 V-2 | UL 94 V-2 | UL 94 V-2 | UL 94 V-0 | UL 94 V-0 | UL 94 V-0 | UL 94 V-2 | UL 94 V-2 | UL 94 V-2 |
| Temperaturbereich in °C | -40°C - +85°C | -40°C - +85°C | -40°C - +85°C | -40°C - +85°C | -40°C - +85°C | -40°C - +85°C | -40°C - +85°C | -40°C - +85°C | -40°C - +85°C | -40°C - +85°C |
| Farbe | natur | natur | natur | natur | natur | natur | natur | natur | natur | natur |
| Ø Montageloch (B "unten") in mm | 2,54 | 2,54 | 2,54 | 2,54 | 2,54 | 2,54 | 2,54 | 2,54 | 2,54 | 2,54 |
| Überstand (B "unten") in mm | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Ø Montageloch (A"oben") in mm | 2,54 | 2,54 | 2,54 | 2,54 | 2,54 | 2,54 | 2,54 | 2,54 | 2,54 | 2,54 |
| Überstand (A "oben) in mm | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Panelstärke (A "oben") in mm | 1,63 | 1,63 | 1,63 | 1,63 | 1,63 | 1,63 | 1,63 | 1,63 | 1,63 | 1,63 |
| Panelstärke (B "unten") in mm | 1,63 | 1,63 | 1,63 | 1,63 | 1,63 | 1,63 | 1,63 | 1,63 | 1,63 | 1,63 |
