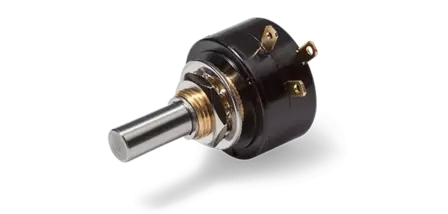

Potenciómetro rotativo RP19

Potenciómetro rotativo compacto con poca profundidad de instalación

  • Con tope mecánico de 320°.
  • Sensor compacto con 12 mm de profundidad de montaje
  • Con muchas opciones
PotentiometerTandem
La ficha técnica Solicitar producto
Especificaciones
Tecnología Potenciómetro de hilo bobinado
Ángulo de rotación eléctrico efectivo max. 320°
Funciones / Características especiales Con tope mecánico, Opc. multicuerpo/ tandem
Resolución Depende del valor de resistencia
Señal de salida Analógica
Conexión eléctrica Radial, Contactos de soldadura
Clase de protección IP40 (IP65 opcional)
Montaje Bushing
Diámetro del eje 6,00 mm, 6,35 mm
Diámetro de la carcasa 22 mm
Profundidad de carcasa min. 12 mm
Descripción
Los potenciómetros rotativos RP19 con carcasa de 22 mm son ... Más
Descripción
Cerrar
Descripción del producto: Potenciómetro rotativo RP19

Los potenciómetros rotativos RP19 con carcasa de 22 mm son adecuados para aplicaciones en las que se requiere un sensor compacto con poca profundidad de instalación.

El potenciómetro rotativo RP19 convence por su precisión y su escasa profundidad de montaje. Las clavijas de conexión radiales doradas son adecuadas para conectores planos (2,8 mm según DIN 46247 parte 3).

  • Con tope mecánico a 320°.
  • Sensor compacto con una profundidad de montaje de 12 mm
  • Un potenciómetro rotativo con muchas opciones

Opciones:

  • Sellado del eje delantero
  • Eje delantero específico
  • Ranura para destornillador
  • Linealidad mejorada
  • Tolerancia de resistencia mejorada
  • Eje trasero
  • Toma a tierra central (centre tap)
  • Versión tándem

Ofrecemos muchas adaptaciones bajo demanda: Potenciómetros tandem, carcasa sellada, ángulos de giro eléctricos y mecánicos especiales y tolerancias de resistencia y linealidad especiales. Además, podemos montar ruedas dentadas o acoplar otras piezas mecánicas, conectar conjuntos de cables con o sin conectores y mucho más. Utilice nuestro formulario de solicitud y describa su aplicación, para que podamos determinar el producto óptimo para su diseño.

Ejemplo de aplicación del potenciómetro rotativo en máquinas móviles
