Sensores de posición magnetostrictivos
Transductor de desplazamiento con tecnología de ondas de corte para la medición diferencial del tiempo de tránsito entre dos puntos
Guía de estos sensores
Contenido
Preguntas básicas sobre los transductores de desplazamiento. Aquí encontrará las respuestas
Principio de medición lineal magnetostrictiva
La magnetostricción es la deformación de los materiales magnéticos, especialmente los ferromagnéticos, como resultado de un campo magnético externo aplicado. El sensor de desplazamiento se compone de una varilla de medición con una guía de ondas hecha de alambre ferromagnético, un imán permanente móvil, un convertidor de señales y un sistema electrónico. El valor medido se registra sin contacto. La medición del desplazamiento se basa en una medición diferencial del tiempo de recorrido entre dos puntos.
Un breve impulso de corriente a la velocidad de la luz (299.792.458 m/s) se dispara en la varilla de medición. El pulso de corriente genera un campo magnético circular alrededor de la guía de ondas. El imán permanente móvil se coloca justo encima del vástago de medición para determinar su posición. La onda magnética de pulso generada choca con las líneas de campo magnético rectangulares del imán permanente. Los campos magnéticos se superponen y se crea una onda de densidad torsional-mecánica-elástica (efecto Wiedemann) en esta zona de la guía de ondas. La onda de densidad mecánica viaja a la velocidad del sonido (2.850 m/s) hasta el convertidor de señales inductivo, que la convierte en señales eléctricas (efecto Faraday). Entre el impulso de corriente generado y la llegada de la onda de densidad a la electrónica, se determina el tiempo necesario y, en función de éste, la distancia al imán permanente. La información sobre la distancia suele emitirse como una señal analógica.
Nuestros transductores de desplazamiento magnetostrictivos utilizan una forma innovadora de onda de densidad: una onda de cizallamiento. Las adaptaciones constructivas del transductor de señal en relación con esta onda pesada dan como resultado una calidad de señal significativamente mejor, que permite una precisión mucho mayor que los sistemas convencionales. Además, la tecnología de sensores optimizada tiene un efecto positivo en el comportamiento a vibraciones, a golpes y la compatibilidad electromagnética. Como resultado, los transductores de desplazamiento son mucho más resistentes y cumplen con una amplia gama de normas.
Ventajas de los transductores de desplazamiento magnetostrictivos
Se han implementado numerosos avances tecnológicos en los sensores de desplazamiento magnetostrictivos de nuevo diseño de MEGATRON. Cabe destacar que la calidad de la señal y la precisión que la acompaña han mejorado considerablemente. Además, se han reducido al mínimo los efectos de los golpes, las vibraciones y las influencias de los CEM (campos electromagnéticos) externos.
Ventajas de la tecnología:
- Principio de medición sin contacto, sin desgaste y sin mantenimiento
- Vida útil teóricamente ilimitada
- Resolución prácticamente infinita
- Robusto contra las influencias de golpes y vibraciones
- Principio de medición muy preciso
- Sistema de medición absoluta
- Posibilidad de medir grandes distancias
- Baja deriva térmica
Los sensores lineales magnetostrictivos son sistemas de medición absolutos y robustos con una resolución de hasta 2 µm. La adquisición de los valores medidos se realiza sin contacto, por lo que la vida útil de los sensores es ilimitada, sin desgaste ni mantenimiento. Gracias a la tecnología de ondas de corte y a un diseño innovador, los efectos de los golpes, las vibraciones y las influencias de la CEM se han reducido al mínimo.

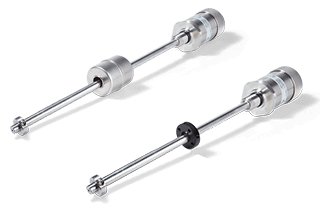

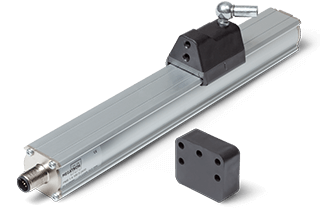

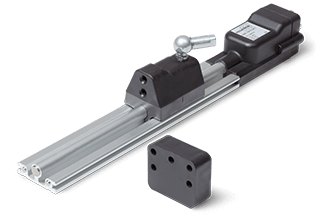

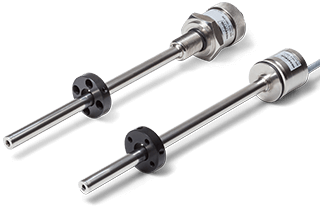

Nuestros sensores lineales magnetostrictivos detectan recorridos de medición mecánicos de hasta 2000 mm. Se utilizan en aplicaciones hidráulicas con alta presión de hasta 500 bar, así como en la automatización o la medición de nivel. Los imanes de posición guiada o libre abren un amplio abanico de posibles aplicaciones.
Algunas aplicaciones exigentes requieren la optimización del producto. MEGATRON es su socio para este proceso de adaptación. Con una gran fiabilidad de entrega y productos de calidad garantizada, confiamos en las asociaciones a largo plazo. Nuestra pretensión es ofrecer el mejor resultado funcional y económico a cada cliente individual.
