Transductor lineal inductivo MAC

Sensor de desplazamiento LVDT robusto y compacto en tres diseños para longitudes de medición de 2 a 200 mm

  • Principio de medición muy preciso
  • "True power on" para la señal de posición
  • Principio de medición sin contacto y sin desgaste
  • Para condiciones ambientales adversas (hasta IP65)
  • Montaje sencillo

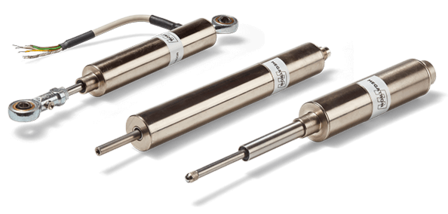

  • En 3 diseños (rótulas, sonda, núcleo suelto)
  • Opciones de salida con amplificador externo IMA2 LVDT: 0... 10 V,
    4... 20 mA, etc.
Muelle de retornoLVDTProtection class IP65
La ficha técnica Solicitar producto
Especificaciones
Recorrido eléctrico efectivo De 2 a 200 mm en 7 variantes
Tecnología del sensor Inductivo (LVDT)
Clase de proteción Hasta IP68 (estándar IP65)
Resolución Analógica continua
Detección de la posición mecánica Varilla de empuje frontal con/sin retorno por resorte o varilla de empuje suelta
Tipo de conexión eléctrica Cable redondo, Conector
Forma de montaje Brida, Juntas esféricas, Brackets de montaje / Bloques de montaje
Señal de salida electr. (inductivo - LVDT sin electr.)
Linearidad ind. (mejor) ±0.25% … ±1% (dep. o. travel & option)
Temperatura de trabajo max. +120 °C
Temperatura de trabajo min. -35 °C
Longitud mínima total Corto (< 15 cm), Mediano (15 to 50 cm)
Tensión de alimentación 1..10 V RMS, (0,5..5 kHz)
Descripción
La detección mecánica del movimiento lineal se realiza mediante ... Más
Descripción
Cerrar
Descripción del producto: Transductor lineal inductivo MAC

La detección mecánica del movimiento lineal se realiza mediante una varilla de empuje guiada frontalmente o suelta. Están disponibles versiones como sonda (MACT) con dispositivo de retorno por muelle interior, con rótulas (MACG) para compensar el desplazamiento vertical u horizontal y con varilla de empuje suelta (MACL). El principio de medición inductiva del MAC está configurado con una bobina fundida en el bobinado del LVDT. Debido al principio de medición sin contacto, se puede alcanzar una larga vida útil y permite una alta dinámica en la aplicación, especialmente si hay que detectar pequeños movimientos oscilantes y tiene una alta resolución. La robusta construcción del MAC inductivo con sellado IP65 permite el uso también en aplicaciones de trabajo pesado.
