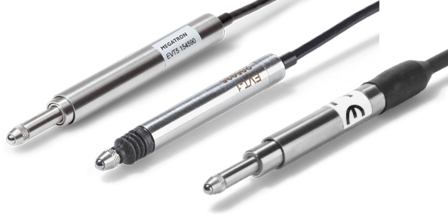

Transductor lineal inductivo EVT

Robusto sensor de desplazamiento en miniatura para pequeñas carreras de medición de 1,3 a 25 mm en condiciones ambientales difíciles. IP68/estanco a la presión hasta 30 bar

  • Para condiciones ambientales difíciles (máx. IP68 / 30bar)
  • Diseño en miniatura máx. Ø9,5 mm
  • Principio de medición muy preciso para carreras de medición pequeñas
  • Carreras de medición de ±0,65 a ±12,5 mm
  • Vida útil muy larga
  • Adecuado para altas dinámicas
  • Bajo demanda, para rangos de temperatura de hasta 200°C
Muelle de retornoLVDTProtection class IP68
Solicitar producto
Especificaciones
Recorrido eléctrico efectivo De 1,3 a 25 mm en 6 variantes
Tecnología del sensor Inductivo (LVDT)
Clase de proteción Hasta IP68
Resolución Analógica continua
Detección de la posición mecánica Varilla de empuje frontal con retorno por resorte o varilla de empuje suelta
Tipo de conexión eléctrica Cable redondo
Forma de montaje Brackets de montaje / Bloques de montaje
Señal de salida electr. (inductivo - LVDT sin electr.)
Linearidad ind. (mejor) ±0.1 % … ±0.5% (dep. on option)
Temperatura de trabajo max. +125 °C
Temperatura de trabajo min. -20 °C
Longitud mínima total Corto (< 15 cm), Mediano (15 to 50 cm)
Tensión de alimentación 5 V rms, 5 kHz (0,5..7 V rms, 2..10 kHz )
Descripción
Los sensores de desplazamiento inductivos y muy compactos de la ... Más
Descripción
Cerrar
Descripción del producto: Transductor lineal inductivo EVT

Los sensores de desplazamiento inductivos y muy compactos de la serie EVT están diseñados para pequeñas carreras de medición de ±0,65 a ±12,5 mm. La detección mecánica del movimiento lineal se realiza mediante una varilla de empuje guiada frontalmente con dispositivo de retorno por muelle interior (EVT/EVTW) o varilla de empuje suelta (EVTL/EVTWL). Existen versiones en IP64 (EVT / EVTL) y en IP68 (EVTW / EVTLW). Además, para las aplicaciones correspondientes, las versiones IP68 están disponibles en una versión estanca a la presión hasta un máximo de 30 bar. Las versiones EVTB son transductores de desplazamiento inductivos con una atractiva estructura de precios en diseño IP64 y están disponibles como sonda con retorno de muelle interno o núcleo suelto.
El principio de medición inductiva del EVT está configurado con una bobina fundida en el bobinado LVDT sin amplificador electrónico externo. Debido al principio de medición sin contacto se puede alcanzar una larga vida útil y permite la aplicación de alta dinámica, especialmente si el pequeño movimiento oscilante tiene que ser detectado. Debido a su buena linealidad con <± 0,5% (opcional <± 0,1%) y su alta resolución, el EVT ofrece una alta precisión. El EVT se caracteriza en particular por su mini-diseño compacto con solo Ø8…9,5 mm y puede ser integrado ahorrando espacio en condiciones ambientales difíciles.
