Sensor de desplazamiento inductivo RAC

Robusto sensor de desplazamiento LVDT con salida de tensión alterna en tres diseños con un amplio rango de temperatura y longitudes de medición de 25 mm a 940 mm

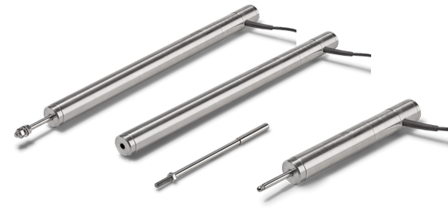

  • En 3 diseños (sonda, barra de empuje guiada o núcleo suelto)
  • Amplio rango de temperatura -50°..125° C
  • Vida útil muy larga gracias al principio de medición sin desgaste
  • Adecuado para movimientos dinámicos y oscilantes
  • Tensión alterna
Muelle de retornoLVDT
La ficha técnica Solicitar producto
Comparar
Recordar
Especificaciones
Recorrido eléctrico efectivo De 25 a 940 mm en 10 variantes
Tecnología del sensor Inductivo (LVDT)
Resolución Analógica continua
Detección de la posición mecánica Varilla de empuje frontal con/sin retorno por resorte o varilla de empuje suelta
Tipo de conexión eléctrica Cable redondo
Forma de montaje Brackets de montaje / Bloques de montaje
Señal de salida electr. (inductivo - LVDT sin electr.)
Linearidad ind. (mejor) ±0.1% … ±0.5% (dep. o. travel & option)
Velocidad de trabajo < 2 m/s
Temperatura de trabajo max. +125 °C standard
Temperatura de trabajo min. -50 °C
Longitud mínima total Mediano (15 to 50 cm), Largo (> 50 cm)
Tensión de alimentación 5 V rms, 5 kHz (0,5..7 V rms, 2..10 kHz )
Descripción
La detección mecánica del movimiento lineal se realiza mediante ... Más
Descripción
Cerrar
Descripción del producto: Sensor de desplazamiento inductivo RAC

La detección mecánica del movimiento lineal se realiza mediante una varilla de empuje guiada o suelta. Existen versiones como sonda (RACT) con dispositivo de retorno por muelle interior, con varilla de empuje guiada (RACC) en la que se pueden montar rótulas y con varilla de empuje suelta (RACL). Todos los tipos se alimentan con una tensión alterna y proporcionan una salida de tensión alterna que se corresponde con el desplazamiento del núcleo. El principio de medición inductiva del RAC está configurado en el bobinado LVDT. Debido al principio de medición sin contacto, se puede alcanzar una larga vida útil y permite una alta aplicación dinámica, especialmente si hay que detectar pequeños movimientos oscilantes.
